用于射频测试和信号完整性测试的40GHz射频探针
录入时间:2019/3/25 14:33:46

40 GHz RF Probes for RF and Signal Integrity Testing

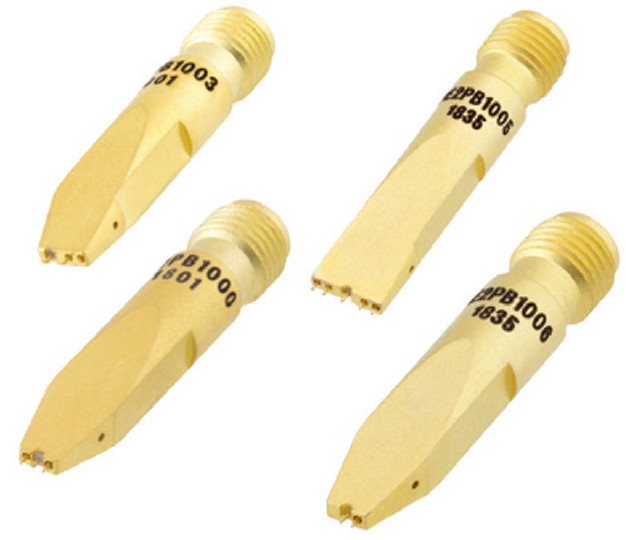

Pasternack已将其50欧姆同轴探针产品线扩展至40GHz,以进一步提升对微波器件和高速通信及网络领域中的信号完整性进行测量的能力。通过此次扩展,Pasternack同轴射频探针产品线共增加4种型号,分别为2种GS(接地-信号)构型以及2种GSG(接地-信号-接地)构型,间距为800或1500微米。所有这些产品均采用2.92mm同轴接口,且其插入损耗小于0.5dB,回波损耗优于10dB(在直流~40GHz宽频范围内,一般为20dB)。

此类探针均为镀金探针,采用可在大角度范围内进行探测的兼容弹簧顶针触点,既可与同轴电缆组件一起以手动方式使用,也可与Pasternack的探针定位器共同使用。此外,一对同轴GSG探针可与时延匹配电缆组件组合使用,实现高速差分测量。此类40GHz探针可满足以下各种测量需求:信号完整性、MMIC评估、千兆级串行器/解串器(SERDES)、28Gbps数据信道、衬底表征、共面波导及测试夹具。

Pasternack全新的40GHz同轴射频探针均有现货库存,1件起发,当天发货。

Pasternack中国

江苏苏州

www.pasternack.cn

Pasternack将参加EDICON展示这款产品,点此报名参会
