2 - 67 GHz宽带包络检波器
材料来源:《微波杂志》2021年1/2月号            录入时间:2021/2/2 11:51:18

Wideband 2 to 67 GHz Envelope Detector

Analog Devices,www.analog.com

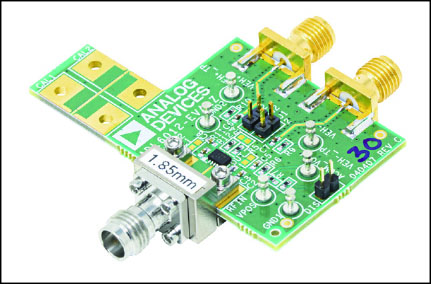

ADL6012是一款通用宽带包络检波器,工作频率范围为2GHz -67GHz。该器件具有500MHz的宽包络带宽和0.6ns的快速上升时间,适合各种应用,包括宽带包络跟踪、发射器本振泄漏校正和高分辨率脉冲(雷达)检测。

ADL6012将肖特基二极管用于双路径检波器拓扑结构中。一条路径在输入的正半周期内响应,另一条路径在输入的负半周期内响应,从而实现全波信号检测。此种配置可在整个RF周期内提供恒定的输入阻抗,从而防止偶数阶失真成分反射回信号源。这种反射是广泛使用的传统单肖特基二极管检波器广为人知的现象。此外,对称检波还减少了检波器在较低RF频率范围的响应时间。

ADL6012在宽频率范围内提供稳定响应,具有出色的温度稳定性。该器件采用专有技术,可独立检测RF输入的正负包络。与经典的二极管检波器架构相比,由非线性源负载导致的RF输入端偶数阶失真也会相应降低。

通过VENV+和VENV-引脚形成的准差分输出接口具有100Ω的匹配差分输出阻抗,旨在驱动每个输出上的100Ω差分负载和可达2pF的接地电容。该输出接口提供检测和放大的正负包络,并使用外部施加于VOCM接口的电压进行电平转换。此配置简化了与高速模数转换器的接口。ADL6012的额定工作温度范围为-55°C至+125°C,采用10引脚、3×2mm LFCSP封装。
