为32Gbps NRZ和PAM4设计的30GHz行波放大器
材料来源:《微波杂志》2021年5/6月号            录入时间:2021/6/9 8:39:21

30 GHz Traveling Wave Amplifier Designed for 32 Gbps NRZ and PAM4

HYPERLABS INC.,www.hyperlabs.com

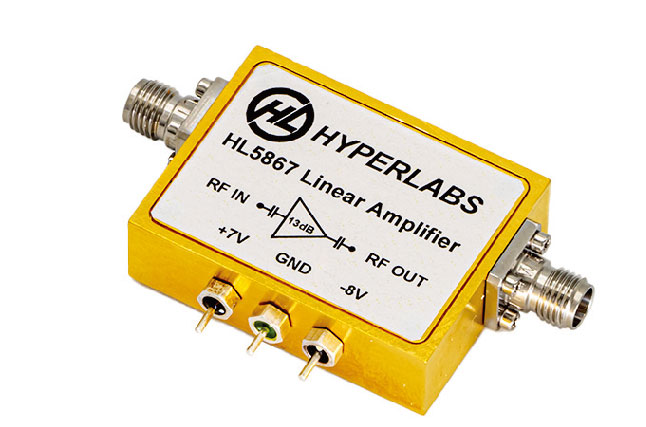

HYPERLABS为高速数字网络和电信系统开发了一种热补偿、超线性放大器/数据驱动器。HL5867是一款单级砷化镓MMIC行波放大器(TWA),在75kHz至30GHz范围内提供13dB增益。作为数据驱动器,HL5867可用于32Gbps NRZ和PAM4数据信令。它也可以作为通用的增益级,用于任何需要高脉冲保真度的应用。

HYPERLABS利用其在宽带和时域保真方面的知识,将HL5867设计为具有平坦的阶跃响应,从而产生对输入信号的高度精确表示。平坦的脉冲响应对于保持眼图不受干扰,并将抖动降至最低至关重要。HYPERLABS在放大器中集成了专有的热补偿算法,可自动调整偏置点,以保持0℃至60℃的交叉点和振幅不变。TWA的偏置电路采用了HYPERLABS的HL9447 67GHz偏置tee和HL9437直流阻断器中的技术,输入和输出射频端口为交流耦合。该放大器采用+7V和-8V双电源偏置,功耗通常为1.5W。HL5867数据驱动器的标准外壳尺寸为1.45×1.10×0.40英寸。
