无接触法兰直波导——毫米波波导产品测试神器
录入时间:2021/7/9 10:55:13

做毫米波波导产品测试的工程师经常受到这些问题的困扰:

  • 使用波导螺钉固定测试设备和DUT连接会在DUT表面留下划痕和痕迹。甚至磨掉DUT的镀金表面。
  • 使用波导螺钉做测试集和DUT连接会降低波导性能,缩短设备寿命。
  • 通过使用波导螺钉,测试装置和被测设备之间不正确的连接,可能导致测试结果不一致或错误的数据。
  • 测试设备和DUT之间空间比较小,螺钉固定很麻烦
  • 使用波导螺钉来连接测试装置和DUT连接是很耗时的。

Eravant(原SAGE Millimeter)在毫米波产品测试过程也遇到了上面这些困难,驱使他们研发了最新的Proxi-Flange™非接触法兰,一种具有新颖法兰结构的直波导,该法兰由一组小针状结构组成,与其他波导法兰连接时形成RF扼流,消除了完美机械接触的要求。Proxi-Flange避免了由于两个波导法兰配合时不完美接触造成的返回损耗和高插入损耗的问题。Proxi-Flange消除了任何波导螺钉的需要,从而提高了耐用性、测量一致性和可重复性。

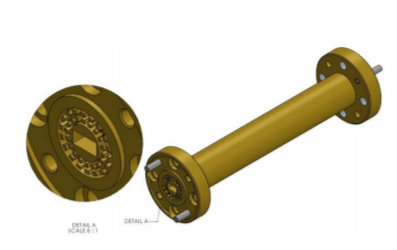

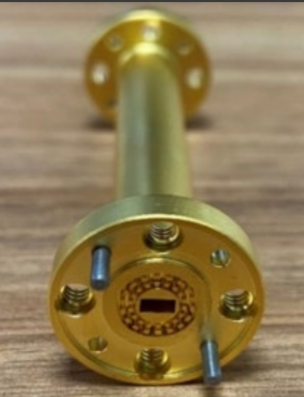

法兰细节照片

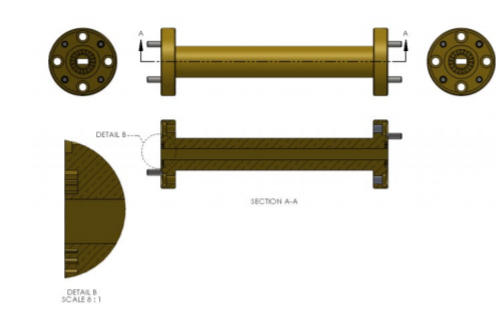

Proxi-Flange机械设计:

  • 采用Anti-Cocking法兰。
  • 可加工性是主要考虑因素。来回的电气和机械迭代执行,以实现最高的电气性能,同时允许低成本的加工过程。
  • 选用铍铜材料以保证耐久性。
  • 为提供适当的机械支撑,保留了定位销。
  • Proxi-Flange采用镀金的,具有最高的电气性能

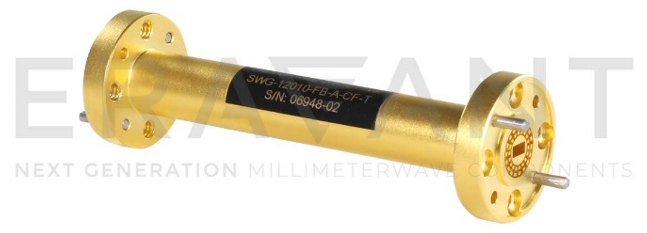

采用这种最新技术,Eravant开发出一系列Proxi-Flange无接触法兰直波导,频率覆盖18-325GHz。

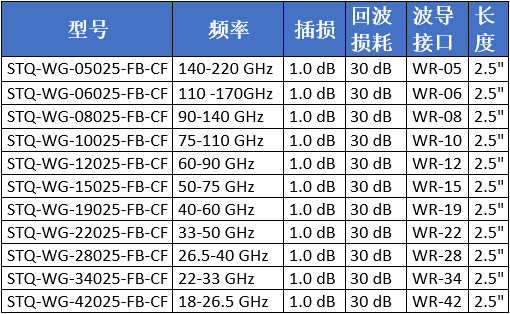

标准型号:

采用Proxi-Flange 无接触法兰直波导带来的福利:

  • Proxi-Flange将提供更优质的DUT产品。
  • Proxi-Flange将保持测试设备的准确性,延长设备的使用寿命。
  • Proxi-Flange将避免波导连接错误,提供更可靠的DUT测试数据。
  • Proxi-Flange可以进行密闭空间测试。
  • Proxi-Flange将使非标准法兰DUT测试成为可能。
  • Proxi-Flange和Wave-Glide将释放精密机械对准应力,提高生产效率,并保证DUT测试结果一致。

标准和无接触法兰对比测试数据:

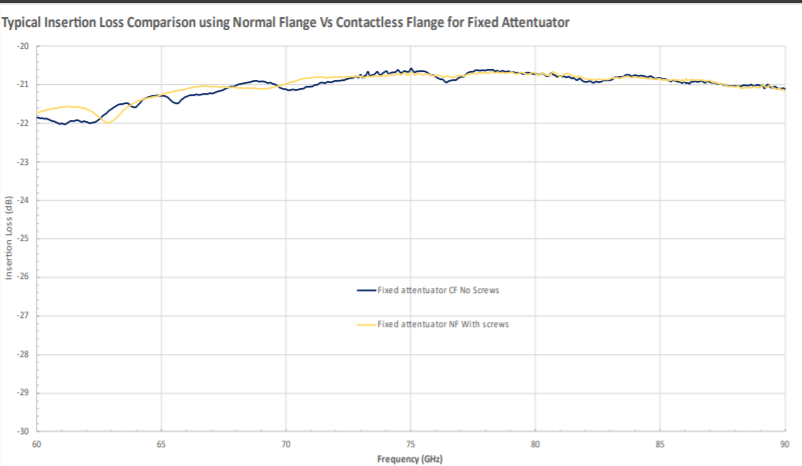

测试条件:使用带螺钉普通法兰和不带螺钉的非接触法兰测试固定衰减器。

结果表明:机械接触/固定和非机械接触/固定无差异。

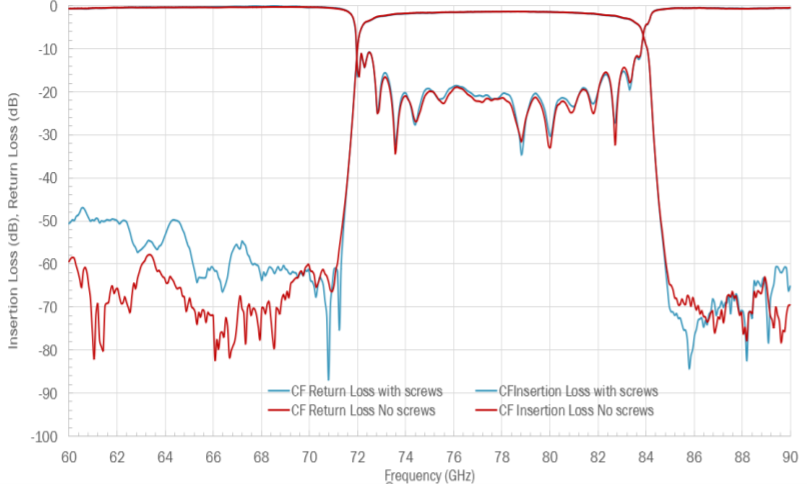

测试条件:分别测试非接触式法兰波导加螺钉和不加螺钉的S参数。

实验结果:可以发现带螺钉的非接触式法兰其抑制带性能较差,可能是由于法兰上的螺杆扭矩不均匀导致了法兰的翘起。

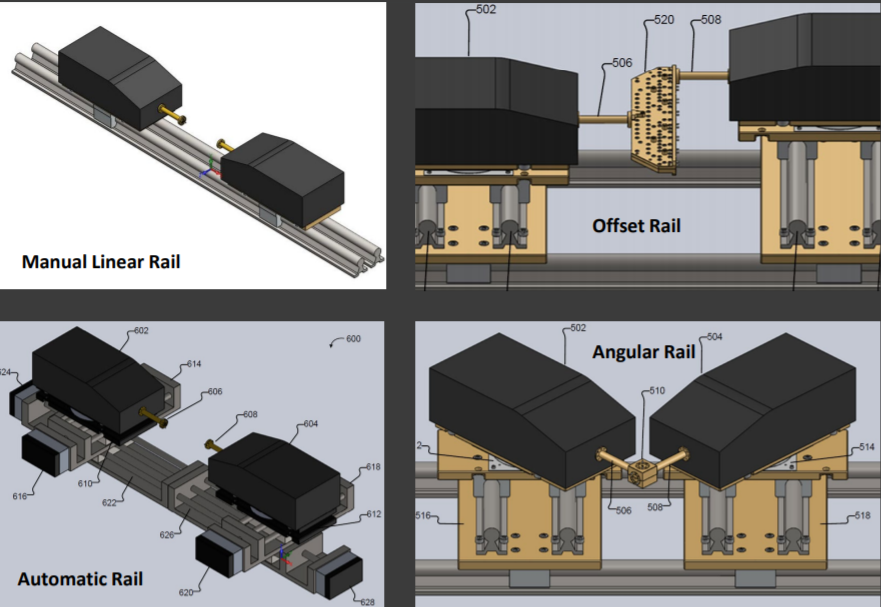

Wave-Glide™夹具-新型毫米波频率精确自动测试装置,进一步提高了Proxi-Flange的优势,尤其需要DUT和测试设备之间频繁连接和断开连接的情况下,使其成为批量生产和自动测试线的理想选择。

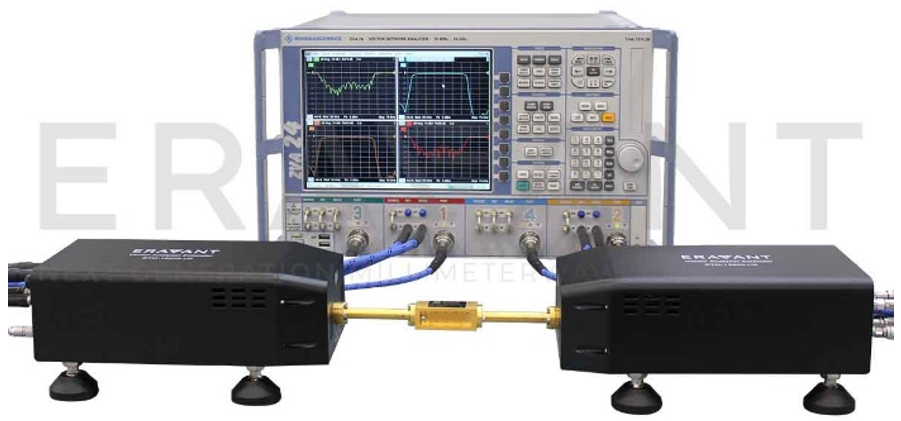

Eravant(Sage Millimeter)同时提供50-220GHz矢量网络分析仪扩频模块,配合Proxi-Flange 和Wave-Glide为自动化测试提供完整解决方案。
