覆盖1-10GHz的高性能圆极化喇叭天线
录入时间:2019/2/20 13:26:12

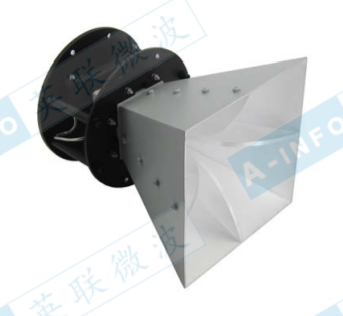

英联微波推出宽带圆极化喇叭天线新产品,型号分别为LB-SJ-10100-P01 (左旋圆极化),LB-SJ-10100-P02 (右旋圆极化),LB-SJ-10100-P03 (双圆极化),工作频率范围1-10 GHz,可覆盖L, S, C, X频段,在全工作频率范围内低驻波1.5:1(典型值),低轴比1dB(典型值),双圆极化端口隔离度15dB (典型值),增益典型值11dBi,并具有优越的增益平坦度,全段辐射方向图没有开裂。该圆极化天线可以接收任何线极化的来波,圆极化信号也可以被各种线极化天线所接收。因此,在侦察和干扰中普遍采用圆极化天线。圆极化天线在卫星通信系统,导航系统,点对点通信系统、雷达系统、电子对抗和电子侦察以及广播电视等方面有着重要的应用。

英联微波推出的LB-SJ系列宽带双极化/圆极化喇叭天线,采用双线极化/圆极化,为宽带测量提供了一种高效、节省的方法。系列天线可以覆盖从400MHz到67GHz的频率,这些喇叭天线可广泛用于EMI检测,定向,侦察,天线增益和方向图测量以及其他应用领域。这系列的喇叭天线具有工作频段宽,增益平坦,端口隔离度高,全段低驻波,外观轻巧等特点,并可以配置为:1、垂直极化和水平极化;2、左旋圆极化(选件P01);3、右旋圆极化(选件P02);4、双圆极化(选件P03);5、垂直/水平/右旋/左旋圆极化,四种间转换(选件P04)。使用不同选件进行配置后,天线在全工作频段内,低驻波,低轴比,辐射方向图E面和H面对称性极佳!可以根据客户的需求定制各种特殊规格,特别是对增益有特别要求的宽带双极化/圆极化喇叭天线。产品全部采用自主设计和高精度机械加工生产,现货库存,快速发货。可以提供配套的超低损天线罩,也能配置为便于户外应用的需求。
