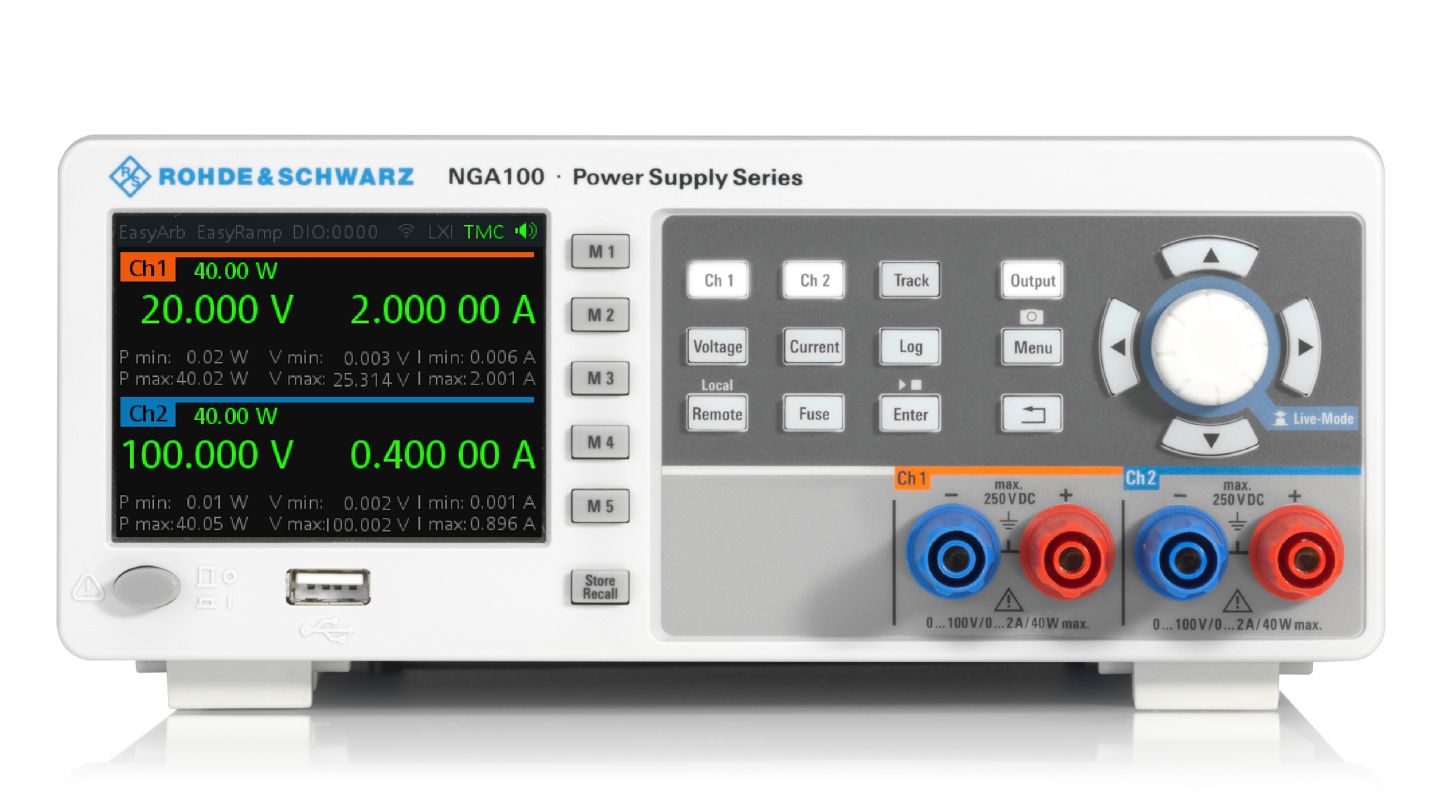

具有线性精度的基础型电源R&S NGA100
录入时间:2021/5/19 10:37:45

基础型电源是世界各地工作台上最常见的测试设备,其基本用途是提供直流电压和电流。罗德与施瓦茨公司推出全新的R&S NGA100系列基础型电源不仅满足这一基础要求,并具备高于同类电源的性能水平和额外的功能。

罗德与施瓦茨公司通过推出全新的R&S NGA100系列,继续扩大其基础型电源的产品系列。R&S NGA100有四种型号,可以配置单通道输出或双通道输出,每通道输出电压/电流最高可达35V/6 A,或者每通道输出电压/电流100 V/2 A。单通道输出型号最大功率高达40 W,双通道输出型号最大功率高达80 W。双通道输出型号串并联后可提供高达200 V或12 A的电压/电流输出能力。

R&S NGA100的整个输出电路均采用线性设计,与基础型电源中常见的开关电路相比,该设计显著提高了性能。更高的精度意味着工程师可以利用该电源提供准确的输出功率,而不需要额外的万用表。对于标准量程,电流回读分辨率为1mV/100µA;对于200 mA以下的量程,电流回读分辨率可以提高为1µA,非常适合测试低电流输出的待机和休眠模式下的物联网应用。R&S NGA100还具有足够的动态范围,用于DUT切换到工作模式时的功率变化和电流峰值。

尽管许多基础型电源只能在非常有限的电压/电流量程内输出最大功率,但罗德与施瓦茨的FlexPower技术可以为各种组合提供最大功率,因此单个仪器就可以支持许多不同的应用。无论使用哪种应用,用户都可以从清晰的屏幕、直观的用户界面以及直观的屏幕显示功能(比如功率、电压和电流的最大值、最小值的瞬时统计功能)中受益。

R&S NGA100的其他功能在基础型电源中并不常见,这些功能包括用于分析电压和电流值的数据记录功能,每秒最多可采集10个样本点。对于数据导出和远程控制功能,标准配置即可支持以太网和USB,可选配WLAN和数字I/O外部触发器功能。用户可以在低至10毫秒的间隔里生成电压/电流序列。电源具有低失真、低噪声的特点,利用R&S NGA100远端回读功能,可以补偿电缆损耗。正确的电平回读点是在被测设备的输入端,而不是在电源的输出端。

全新的R&S NGA100电源系列是R&S Essentials产品组合的一部分,该产品现在可从罗德与施瓦茨和授权的分销合作伙伴处购买。欲了解更多信息,请访问: https://www.rohde-schwarz.com.cn/product/nga100-productstartpage_63493-959872.html  。
