2021年7月22日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下品佳推出基于恩智浦（NXP）TEA2206的240W 5G open frame解决方案。

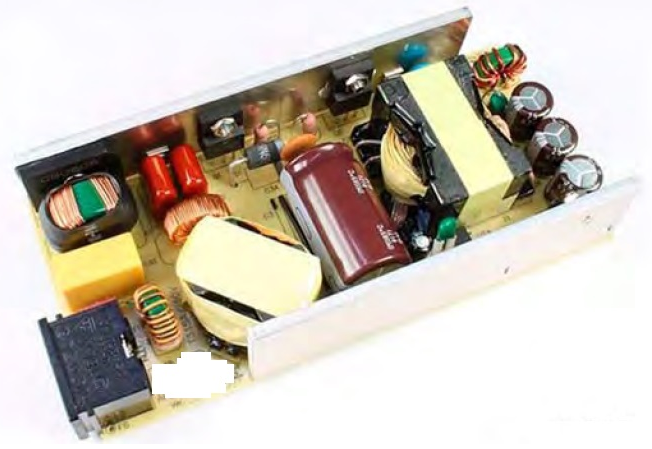

图示1-大联大品佳推出基于NXP产品的5G open frame解决方案的展示板图

当前，系统对于电源设计要求正在变得愈发苛刻。随着能源法规不断完善，针对效率的要求不断提高，在电源已做到极致的情况下，单纯地使用原始架构已不能满足需求，因此必须有新一代的架构设计来满足现行的需求。大联大品佳针对高效率的5G电源应用，基于NXP技术推出了open frame解决方案，该方案搭载输入端同步整流技术IC TEA2206T，此IC周围零件较少，在不增加过多空间情况下，能够有效提升效率，并取代传统的桥式整流架构。

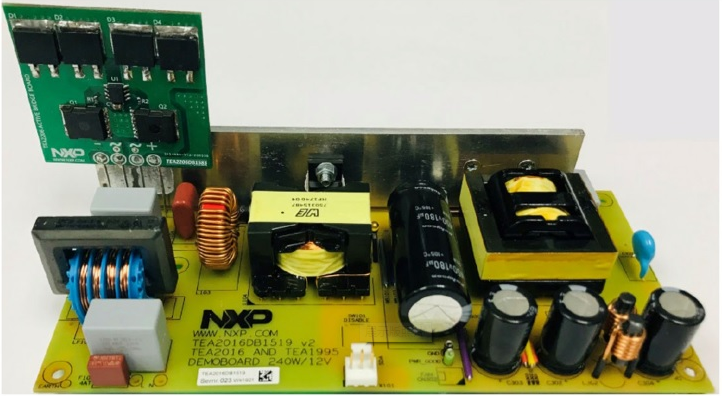

图示2-大联大品佳推出基于NXP产品的5G open frame解决方案的实体图

TEA2206T是一种有源桥式整流器控制器，适用于采用MOSFET代替传统二极管桥中的两个低边二极管。由于典型的整流二极管正向传导损耗已消除，因此将TEA2206T与低电阻高压外部MOSFET配合使用，可显著提高功率转换器的效率，与传统架构对比，当电压115Vac输入时，效率可提高约0.78%，使整机效率突破90%。此外，TEA2206T还具有X电容器放电功能，可有效降低空载损耗。

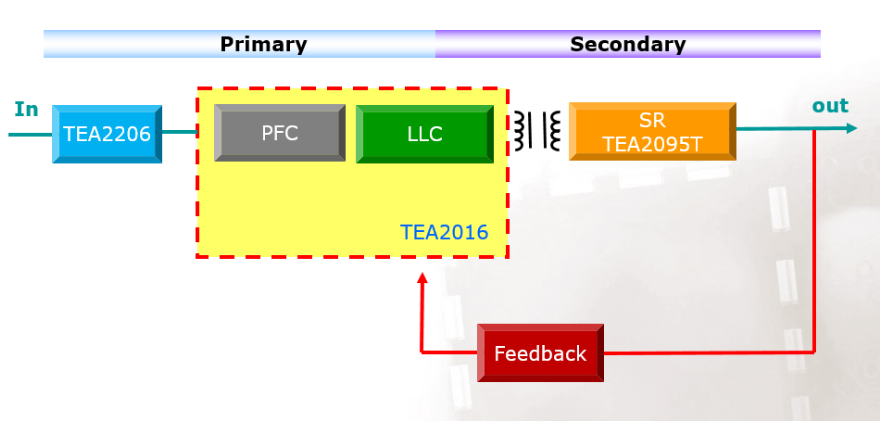

图示3-大联大品佳推出基于NXP产品的5G open frame解决方案的方块图

核心技术优势：

Ÿ   外部零件少；

Ÿ   直接驱动MOSFET不须驱动线路；

Ÿ   AC关闭快速放电功能；

Ÿ   X-cap discharge功能有效降低空载损耗；

Ÿ   高压启动自给供电。

方案规格：

Ÿ   输入电压90V~264V；

Ÿ   输出电压12V；

Ÿ   输出功率240W；

Ÿ   空载损耗小于0.5W。
