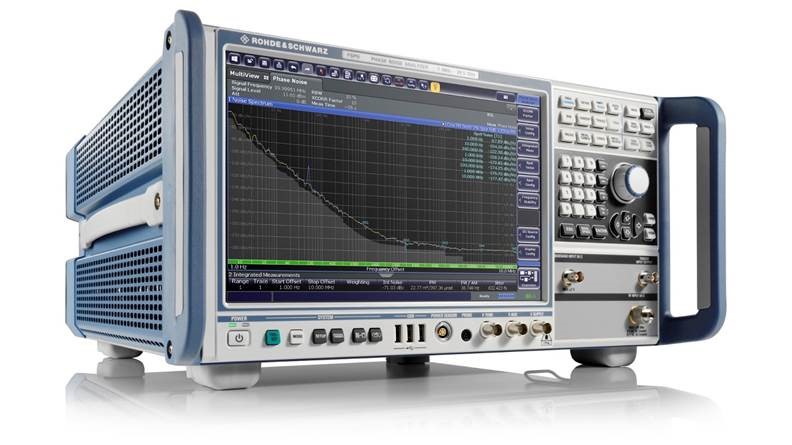

罗德与施瓦茨发布性能卓越的相噪和VCO测试仪表FSPN
录入时间:2021/10/14 16:09:57

在有苛刻要求的应用中,高速、实时的相位噪声测量需要源具备很高的稳定性,罗德与施瓦茨公司(以下简称“R&S公司”)全新的FSPN具有超高的灵敏度、准确性和可靠性。FSPN是一款专用的相位噪声分析仪和VCO测试仪,实现了高性能和易用性的完美结合。

所有基于无线电或射频的设备,包括雷达、通信卫星和移动电话,都需要最纯净的信号生成和接收链路。如果不能实现这一点,要想达到更精细的雷达分辨力或是提高5G所需的数据速率,根本就无从谈起。

R&S公司为研发和产测应用设计了全新的相噪分析和VCO测试仪FSPN,帮助对合成器、VCO、OCXO和DRO等源进行特性表征。FSPN可以提供极高的灵敏度和测量速度,是满足研发和产测中相噪和VCO苛刻测试要求的理想选择。

R&S公司推出两种型号的FSPN,覆盖1MHz到8GHz与1MHz到26.5GHz的频率范围,能够满足C波段、X波段、Ku波段和整个K波段的雷达和卫星应用需求。

市场领先的超高性能FSWP是相位噪声测试仪,同时也是频谱及信号分析仪,搭配新推出的FSPN,进一步丰富了R&S公司的相位噪声测量仪表组合,满足这些领域面临的测量挑战。FSPN沿用了FSWP成熟的设计理念,如结合低噪声本振与实时互相关用于提升测量灵敏度。

互相关灵敏度增益在结果迹线中实时显示,用户可以权衡选择测量速度/灵敏度,以满足相应的应用要求。生产用户只需要不多的互相关次数,就可以对高质量的振荡器、合成器或VCO进行测量,提高生产效率。通过增加互相关次数,研发用户可以对市面上最灵敏的合成器和振荡器进行特性表征。使用高达8GHz的实时分析带宽,可同时测量设备的频率和相位稳定时间。为了研究振荡器的长期频率稳定性,FSPN根据相位噪声测量计算出固定时间间隔的时域Allan方差,相位噪声可以使用互相关和抑制杂散。

此外,FSPN配备了三个超低噪声的直流源,可为VCO供电和对其进行调谐。内置的VCO特征测量模式可以分析VCO特征,如频率、灵敏度、射频功率或电流消耗与调谐电压。为了更深入地了解被测设备,点噪声与调谐的测量模式将超低噪声直流源扫频和快速准确的相位噪声测量集于一体。此外,可以根据调谐电压测量VCO的谐波,而不需要额外的频谱分析仪。

由于R&S公司从一开始就将FSPN设计为专用的相位噪声分析仪,因此所有相关的测量模式和增强功能都是标配,用户订购时只需选择相应的频率范围即可。

R&S公司现可提供新型FSPN相位噪声分析仪和VCO测试仪。更多信息,请访问https://www.rohde-schwarz.com/product/fspn
