点聚焦透镜喇叭天线适用于自由空间法材料测试
录入时间:2022/7/5 12:31:08

英联微波推出的系列点聚焦透镜喇叭天线,最高频率可覆盖到110GHz。点聚焦透镜喇叭天线,其特点是在天线前方设计一定的焦距,并使波束在焦点位置上汇聚形成一定尺寸的焦斑。这有别于高增益透镜喇叭天线的平面波束。当两个点聚焦透镜喇叭天线相对于焦点位置对称放置时,两个天线之间的传输损耗最小,能量集中于焦点位置的焦斑区域,因此常被用于研究介电材料的微波反射和透射特性。这种使用天线将微波能量聚焦在或穿透过待测材料样品板的测试方法,被称为自由空间法。

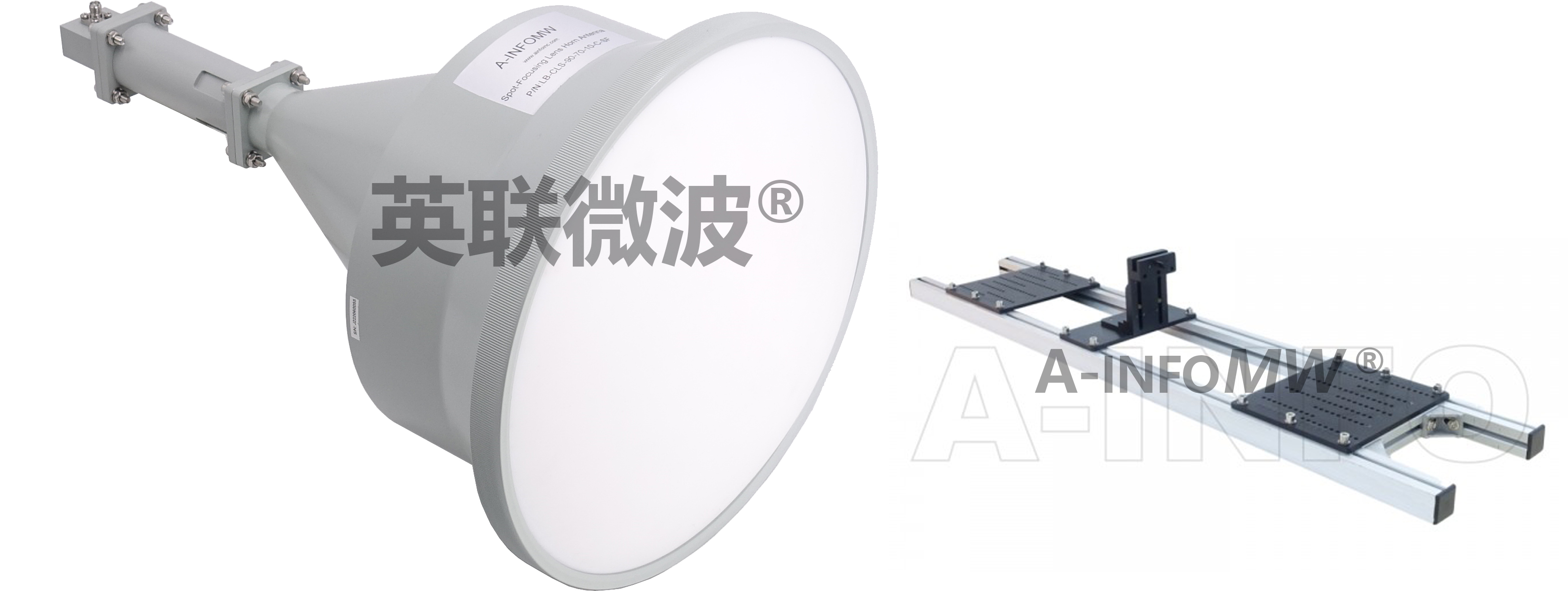

英联微波推出的该款点聚焦透镜喇叭天线,频率覆盖8.2-12.4GHz,焦距300mm (典型值),焦斑直径55mm (典型值),驻波比2.0(最大值),连接器型号可选SMA-50K和N-50K等,对应型号分别为LB-CLS-90-70-10-C-SF和LB-CLS-90-70-10-C-NF。英联微波同时还推出可设定焦距和样品夹具的滑轨,型号GR-01E,方便用户在距离为两倍焦距处安装一对点聚焦透镜喇叭天线,待测样品可安装在焦点位置的样品夹具上。英联微波还提供更多频率范围的点聚焦透镜喇叭天线,有关信息,欢迎咨询或访问产品网站:点聚焦透镜喇叭天线
