极窄带蓝宝石介质滤波器实现近端谐波滤除
录入时间:2023/12/26 8:33:31

滤波器是一种从信号中去除一些不需要的成分或特征的设备或过程。其定义特征是完全或部分抑制信号的某些方面。在一些精密测量场合,需要滤除载波近端的谐波;由于谐波是对称分布的,这就需要极为窄带的带通滤波器。在5G以上的频段,采用传统手段要获得1MHz以内3dB带宽是极为困难的。

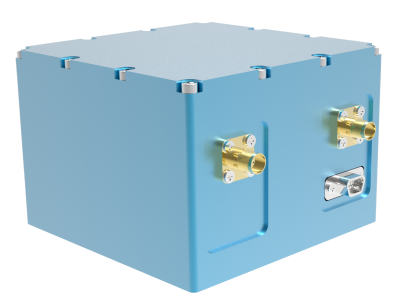

天穹电子近日推出国内首套极窄带蓝宝石介质滤波器TQSR-F10,该滤波器在8~12G可获得小于200kHz的3dB带宽,满足近端谐波滤除需求。

TQSR-F10核心部件为高品质因数的蓝宝石谐振器,采用高灵敏度恒温控制,内部核心工作温度可通过串口调整。该振荡器的外形尺寸为 85*85*60mm,中心频率为8~12GHz,3dB带宽<200kHz,插损<9dB。该滤波器可应用于微波频段谐波滤除,可以用于精密物理测量、无线探测、卫星通信、气象雷达等领域。

长沙天穹电子科技有限公司:www.t-timing.com
