ADC、PLL、相噪、三阶交调、计量校准、自动编程等测试大揭秘
录入时间:2024/5/10 15:41:19

5月8日,中星联华技术支持总监苏水金带来《精密测试关键技术大揭秘!》,详解中星联华超低相噪微波信号源的6大核心特色,助您快速精准测试,解决尖端测试的苛刻要求。

1、高精尖测试挑战

随着技术的发展,以及人们对系统功能和性能要求的提高,宽带应用可以说是与日俱增。采用宽带技术之后,系统功能和性能确实有很大提升,但是系统设计越来越复杂,同样地,对于相应的测试也提出了新的挑战。

高精尖测试对测试仪表提出了更高要求

挑战一:高载频、高带宽信号产生与分析,以验证系统性能。

挑战二:要求相位噪声越来越低,传统测试仪表很难满足要求。

挑战三:信号越来越复杂,并且外部电磁环境日益复杂,这对于设备正常工作的影响不容忽视。如何使用测试仪表模拟复杂环境?

挑战四:如何模拟多路相参或同步信号,以验证接收机的性能?



2Pro信号源的6大核心特色

模拟信号源的关键指标

信号源在电子测试中有着广泛的应用。它可以用于ADC测试、混频器测试、多路同步时钟提供、卫星通信与雷达领域高频电子器件测试方面。

信号源的稳定性、可调节性和准确性,对于正确评估和验证电子设备的性能至关重要。

判断信号源性能的关键指标有以下几点:

核心指标:频率、功率

性能指标:相噪、杂散、谐波、频率切换速度、分辨率、通道数等

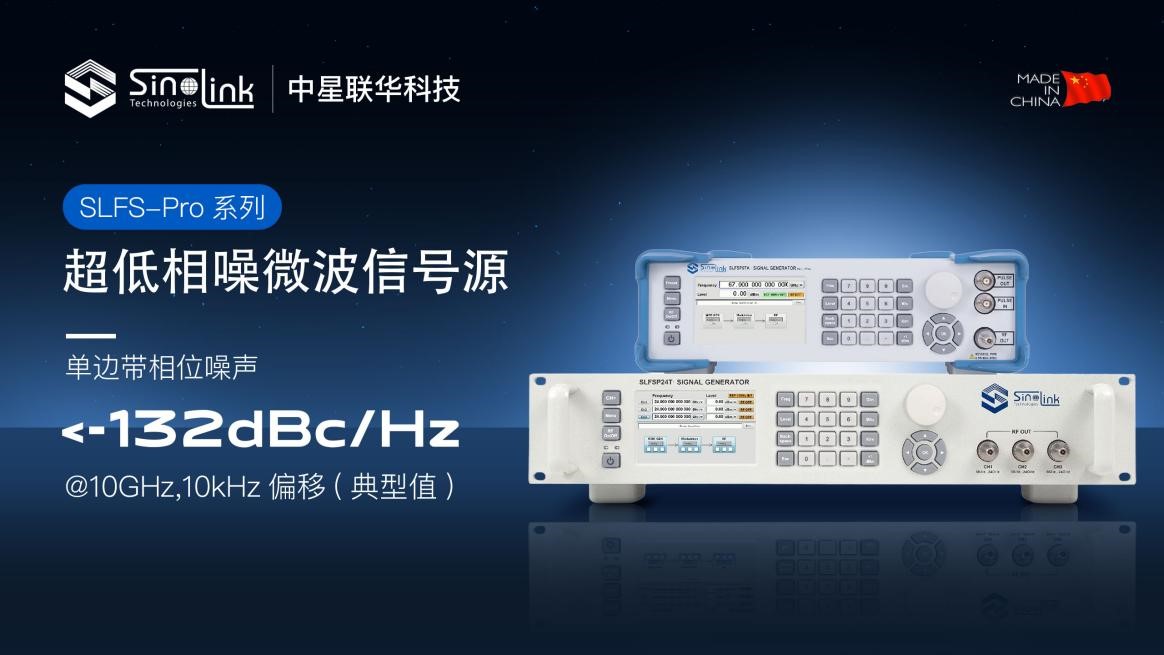

晶振级微波信号源主图-20240117

中星联华Pro信号源的6大特色

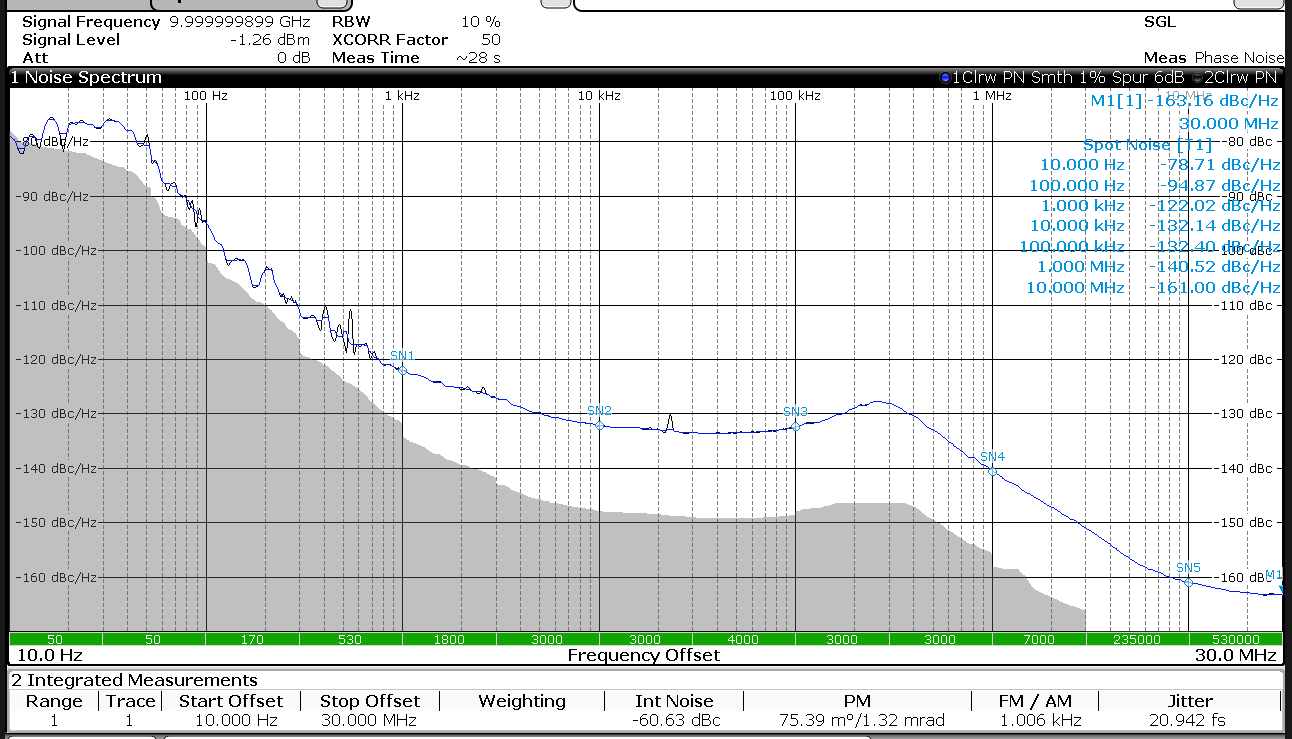

低相噪

信号干净纯粹,让测试更精准

多通道

多通道输出,通道间严格相参,让测试更从容

具有多路同时相参输出

通道之间信号频率/幅度可调可控

具备窄脉冲调制功能 最小脉宽20ns

支持双音信号输

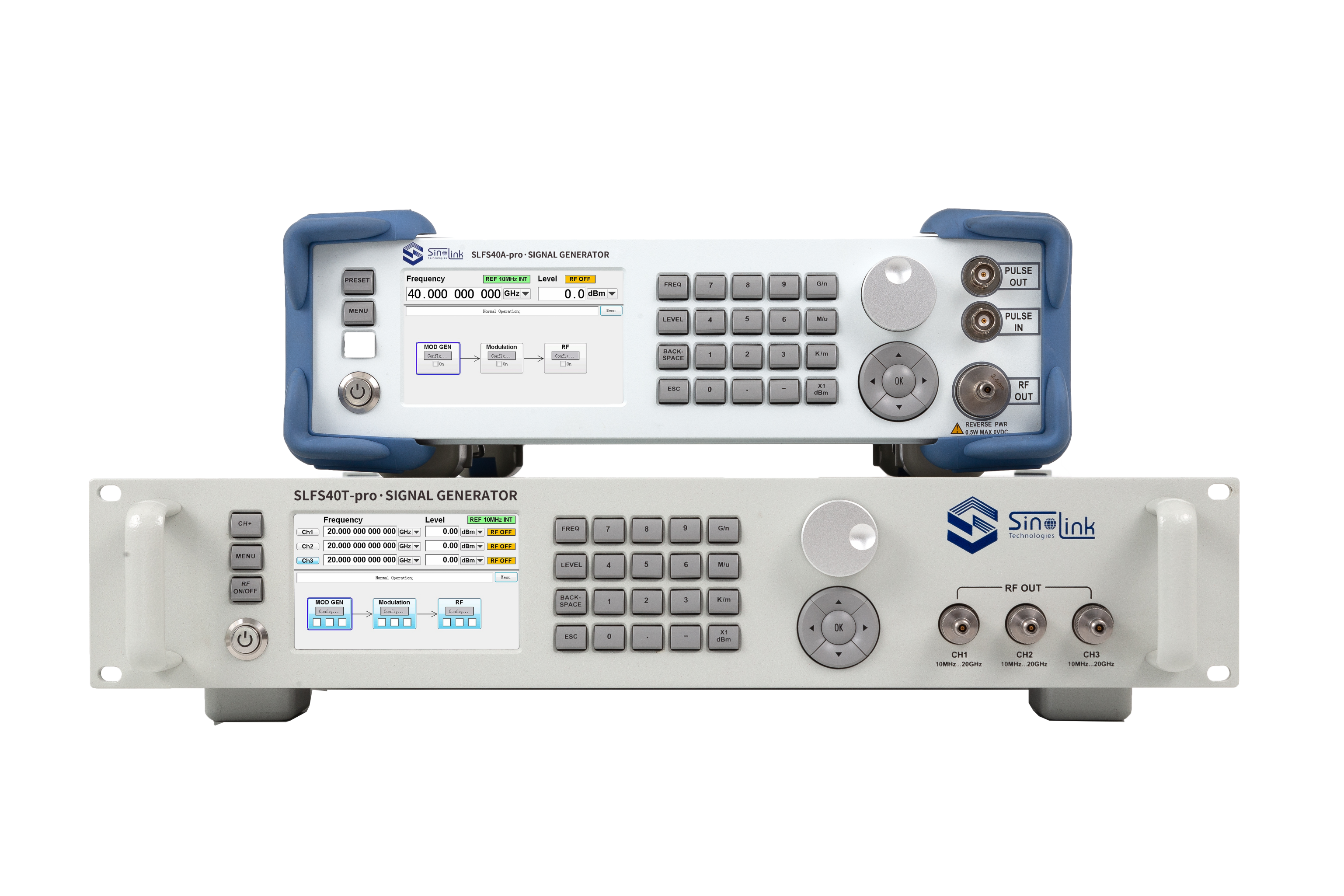

信号源_SLFS40A+SLFS20T (1)

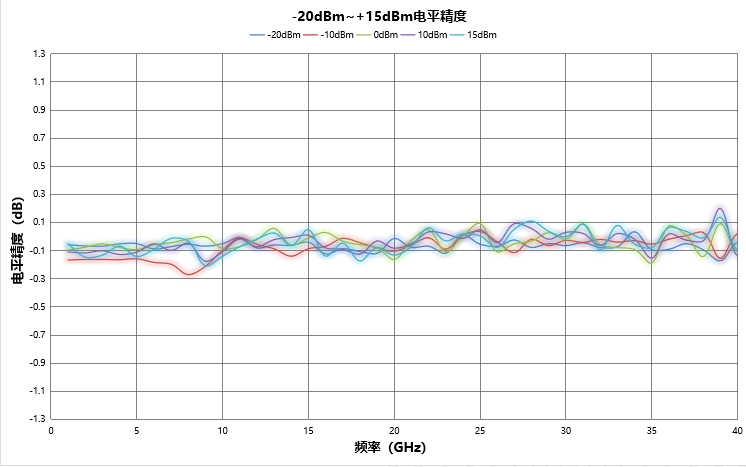

功率准

稳功率,大动态,让测试更稳定

绝对电平精度:±0.5dB-20dBm~+20dBm

最大输出功率:≥20dBm@20GHz

最小输出功率:-120dBm

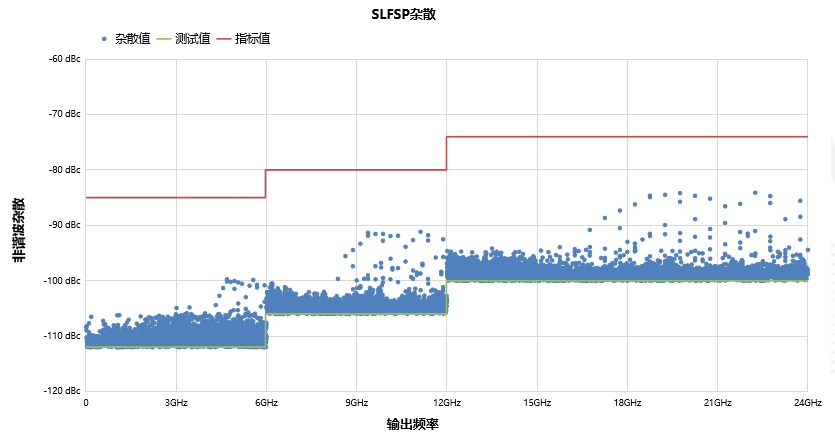

频谱纯

频谱干净纯粹,让测试更纯粹

极低宽带噪声

更低谐波

更高非谐波抑制

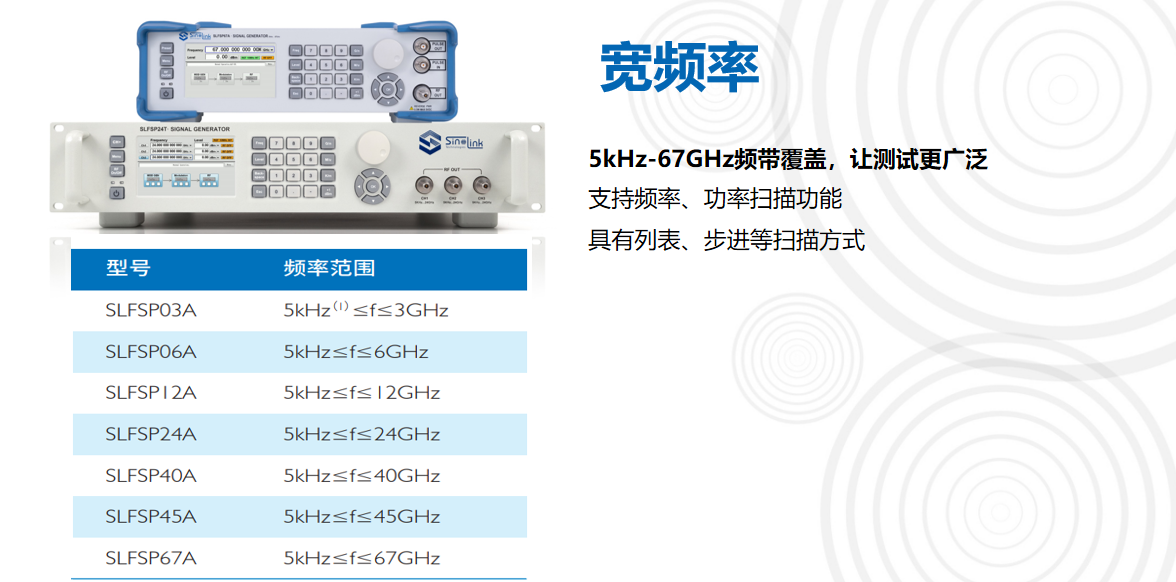

宽频率

5kHz-67GHz频带覆盖,让测试更广泛

支持频率、功率扫描功能

具有列表、步进等扫描方式

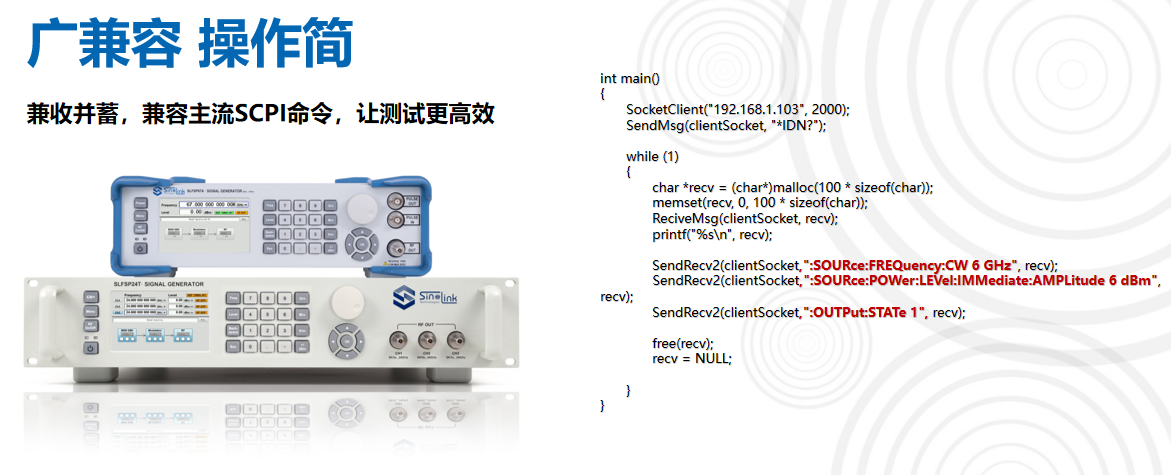

广兼容 操作简

兼收并蓄,兼容主流SCPI命令,让测试更高效

支持pythonCMATLABVC++LabView等编程语言

兼容业内主流信号源SCPI命令



3、信号源典型应用

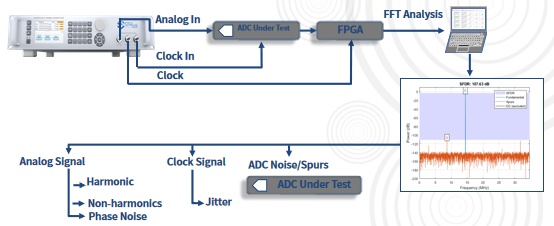

ADC测试

随着ADC的速度越来越快,精度越来越高,14bit、16bit。为了精确测试ADC的SFDR / ENOB / SNR 等参数,需要给ADC提供超低相噪时钟信号输入和模拟信号输入,对输入信号质量有非常苛刻的要求,才能保证测试准确,第二就是需要多路信号同时输入,一路给ADC模拟信号输入,一路是ADC时钟信号输入。

中星联华的Pro系列信号源具有超低相位噪声、<-150dBc/Hz@1GHz,10kHz offset,输出非常纯净的信号,支持多通道相参信号输出,一台仪器同时为ADC测试提供模拟信号输入和时钟信号输入,一台顶多台,保证了ADC测试的SFDR / ENOB / SNR / THD / SINAD等参数的精确测量,是目前业内唯二能够满足上述苛刻条件的信号源厂家,有效解决“卡脖子”难题。

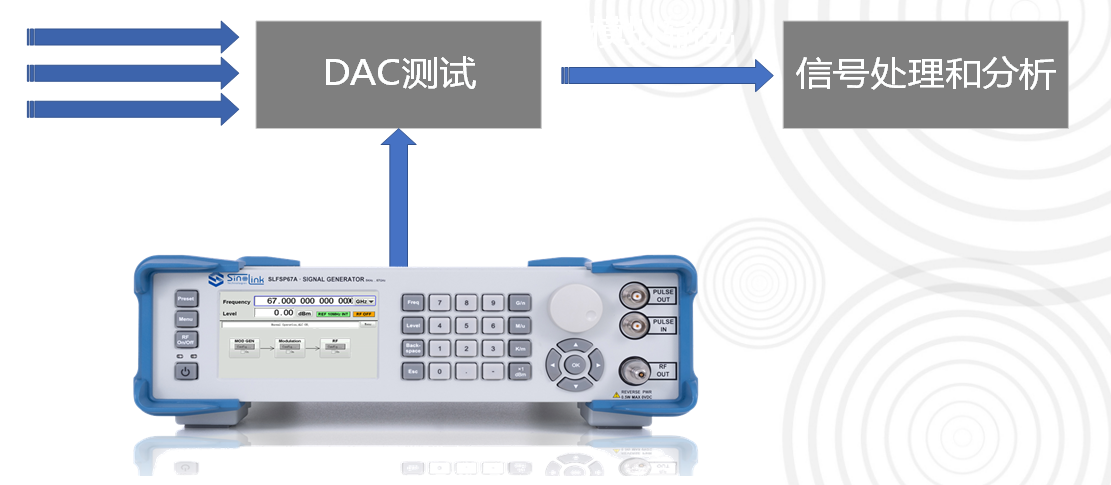

DAC测试

DAC是把一串数字信号转成模拟信号,在DAC的测试中也需要超低相噪的时钟信号输入。

中星联华Pro系列信号源为DAC测试提供业内领先的超低相噪的时钟输入信号,保证了DAC验证的精确测量。

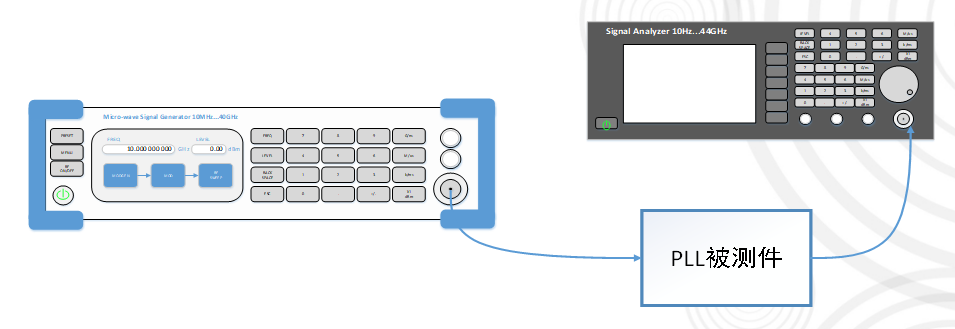

PLL测试

锁相环广泛用于电子系统中,以稳定和控制信号的频率、相位和时序,以满足各种通信、数据传输。

在数字电路和通信领域, PLL可以用来提取、跟踪、复原和生成特定频率的信号,以实现数据同步、时钟分配和频率调整等功能。

中星联华pro系列微波信号源超低相噪,为PLL测试提供晶振级的参考输出,具备以下优点:

• 频率可调,解决一机多频点测试的难点

• 功率可调,解决晶振单一幅度输出的痛点

• 频谱纯净,可为测试提供可靠的参考标准

• 界面简洁,操作简单易上手

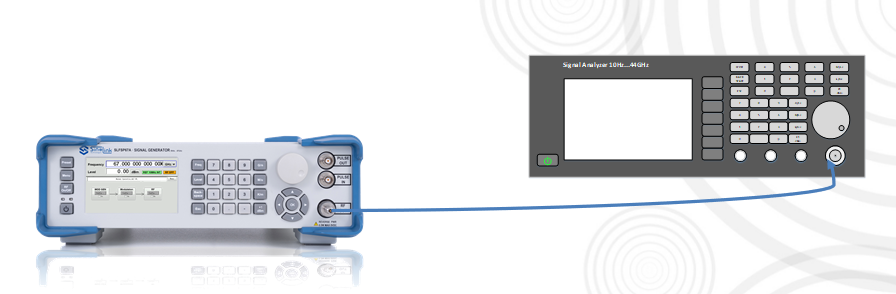

计量校准

中星联华pro系列超低相噪微波信号源可用于:

频率精度、功率精度、相位噪声、谐波失真、线性度、平坦度、频率稳定性、功率稳定性、三阶交调失真IMD3等计量参数测试

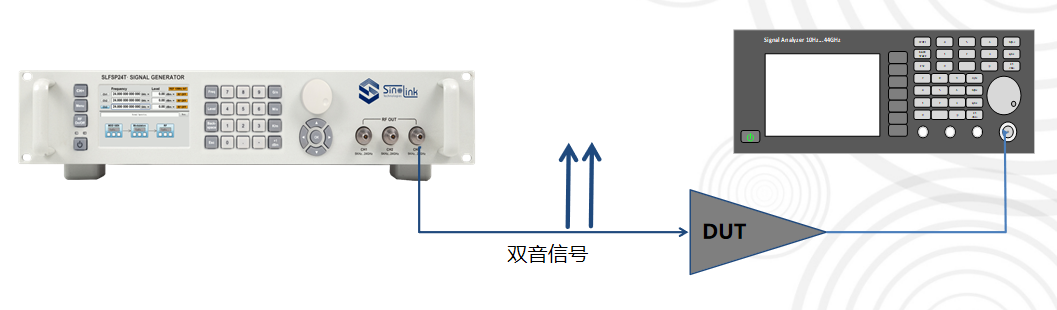

三阶交调失真测试

中星联华pro系列超低相噪微波信号源单台仪器直接可生成双音信号,测试简单又精度高,一台顶多台,让测试更从容。

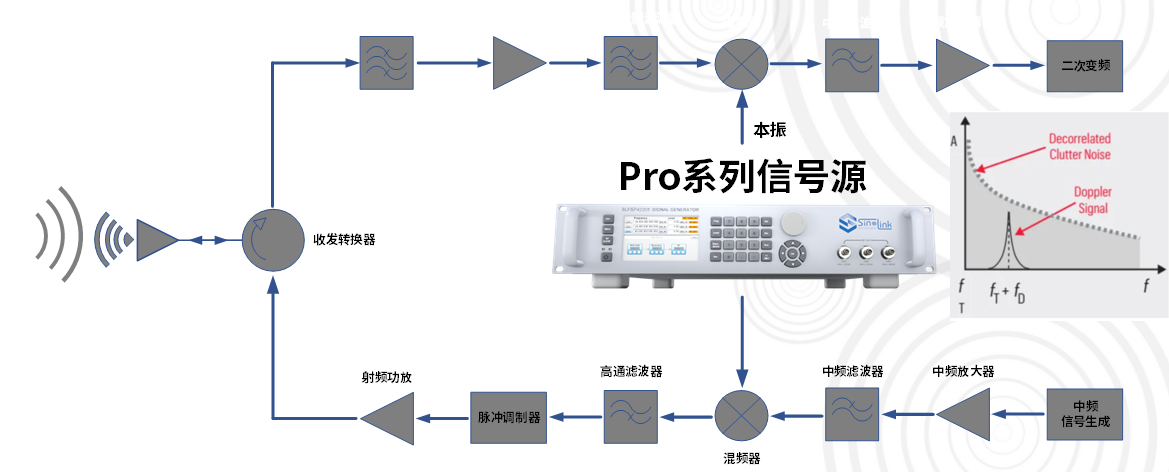

接收机本振替代

在雷达、通信、基站等射频收发系统中,本振是一个非常关键的信号,本振频率稳定性需要精确控制在指定的范围内,频率的短期稳定性考量指标就是相位噪声,为了保证射频系统的性能稳定性和可靠性,需要超低相位噪声的本振信号。

中星联华的Pro系列信号源具有业内领先的超低相位噪声、可输出非常纯净的高质量的本振信号,是作为本振替代的理想选择。

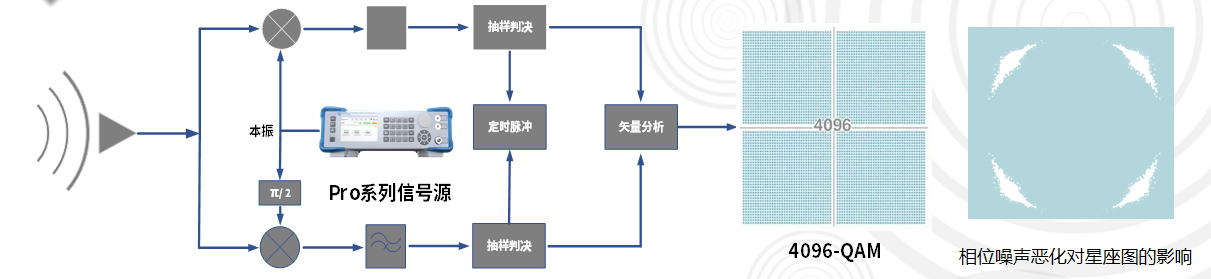

高阶QAM本振替代

在无线通信应用中,现行主流通信信号WIFI6,速率最高支持9.6Gbps,是利用1024QAM调制的。未来WIFI7最高可支持30Gbps,是WIFI6速率的3倍多,采用了更高阶的4096QAM,调制格式更加复杂。由于QAM调制是通过改变信号的幅度和相位来传输信息的,相位噪声不好会导致接收到的信号的EVM会变差,错误率增加。中星联华的Pro系列信号源具有业内领先的超低相位噪声、可输出非常纯净的高质量的本振信号,是验证通信信号本振替代的理想选择。

SLFS-Pro系列超低相噪微波信号源具有低相噪、多通道、功率准、频谱纯、宽频率、广兼容的特点,可高效灵活应用于 ADC/DAC 测试、PLL测试、本振替代、接收机测试、ATE 测试、基站测试、计量校准等尖端测试测量领域,为用户带来全球尖端测试测量仪器新选择!
